ffc排線怎么拔下才合理？
- 作者: 陳中強
- 來源: 康爾美ffc排線
- 日期 : 2020-08-01

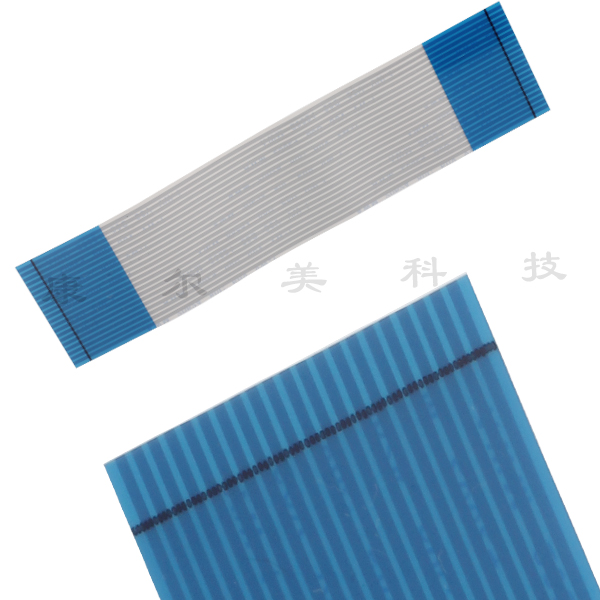

FFC軟排線主要是與fpc連接器配套使用，配套使用的ffc排線與fpc連接器必須間距一樣，導體pin位一致。
此外，ffc排線厚度與fpc連接器槽孔空隙一般是有公差的，fpc連接器的槽孔一般是0.3mm的空隙，ffc排線的插接頭一般是0.3mm厚度，這樣當ffc排線兩端的插接端插入fpc連接器的槽孔，基本上就比較穩固，不會很緊插不進去也不會查進去了感覺很晃蕩，所以通常將ffc排線的插接端做成上公差，使得ffc排線插接端的厚度比fpc連接器的槽孔略大一點點。
為了讓ffc軟排線與fpc連接器配合更加緊密穩當，當ffc扁平排線插入ffc connector后，在連接器上加上一把類似抽屜的推拉鎖或者蓋子鎖扣向下壓蓋住。
當ffc柔性軟排線與fpc連接器連接配合好之后，那么要拔下來怎么拔呢？其實流程就是與安裝過程反著來。

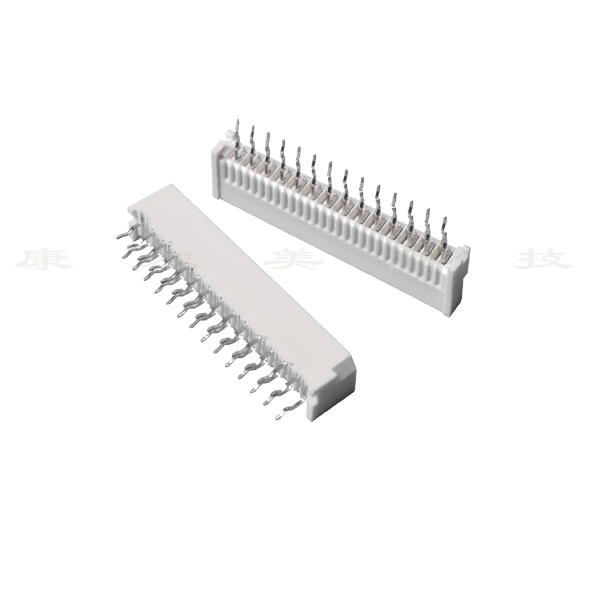

若ffc軟排線連接的是直插連接器，那么將ffc排線平著fpc連接器的平面輕緩的拔出來就可以了

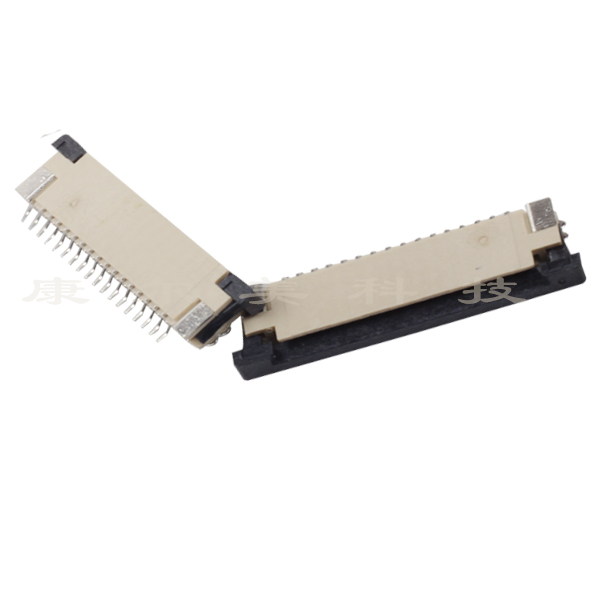

若ffc軟排線連接的是抽屜鎖連接器，那么首先要fpc連接器的抽屜鎖扣向后退出來，然后再將ffc排線平著連接器平面輕輕的拔出來。

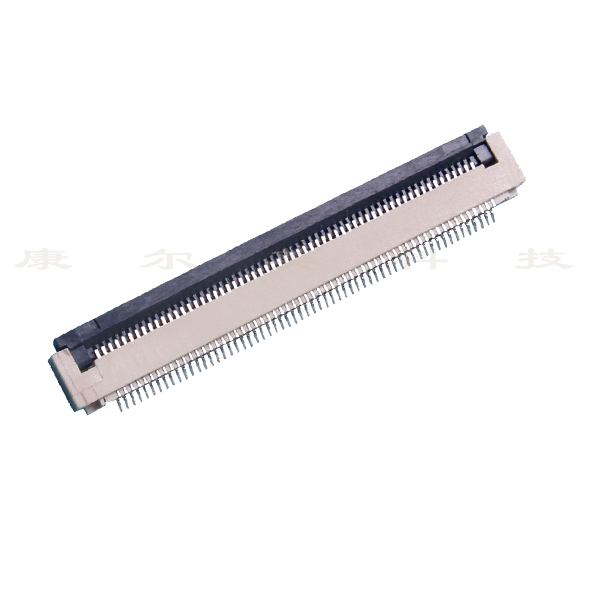

若ffc軟排線連接器的是翻蓋鎖連接器，那么先要把fpc連接器的翻蓋鎖扣往上抬起來，然后再將ffc排線平著連接器平面輕輕的拔出來。
當然還有一種是焊接ffc排線，也就是說ffc排線的兩端是裸銅銅線，這種ffc排線不需要fpc連接器配套使用的，直接將ffc排線兩端的裸露銅線焊接在電路板上。如果這種排線要取下的話，那只能用焊槍將ffc排線的每一根導體依依吹斷才能取下。
以上就是一些常規的ffc排線的拔下方法，還有不全歡迎大家補充。總而言之，對于插接型ffc排線拔下就是 1）先解鎖 2）拔下動作要輕緩。
對于焊接型ffc排線直接用焊槍將排線導體點斷取下來。
此外，ffc排線厚度與fpc連接器槽孔空隙一般是有公差的，fpc連接器的槽孔一般是0.3mm的空隙，ffc排線的插接頭一般是0.3mm厚度，這樣當ffc排線兩端的插接端插入fpc連接器的槽孔，基本上就比較穩固，不會很緊插不進去也不會查進去了感覺很晃蕩，所以通常將ffc排線的插接端做成上公差，使得ffc排線插接端的厚度比fpc連接器的槽孔略大一點點。
當ffc柔性軟排線與fpc連接器連接配合好之后，那么要拔下來怎么拔呢？其實流程就是與安裝過程反著來。
若ffc軟排線連接的是直插連接器，那么將ffc排線平著fpc連接器的平面輕緩的拔出來就可以了
以上就是一些常規的ffc排線的拔下方法，還有不全歡迎大家補充。總而言之，對于插接型ffc排線拔下就是 1）先解鎖 2）拔下動作要輕緩。
對于焊接型ffc排線直接用焊槍將排線導體點斷取下來。
