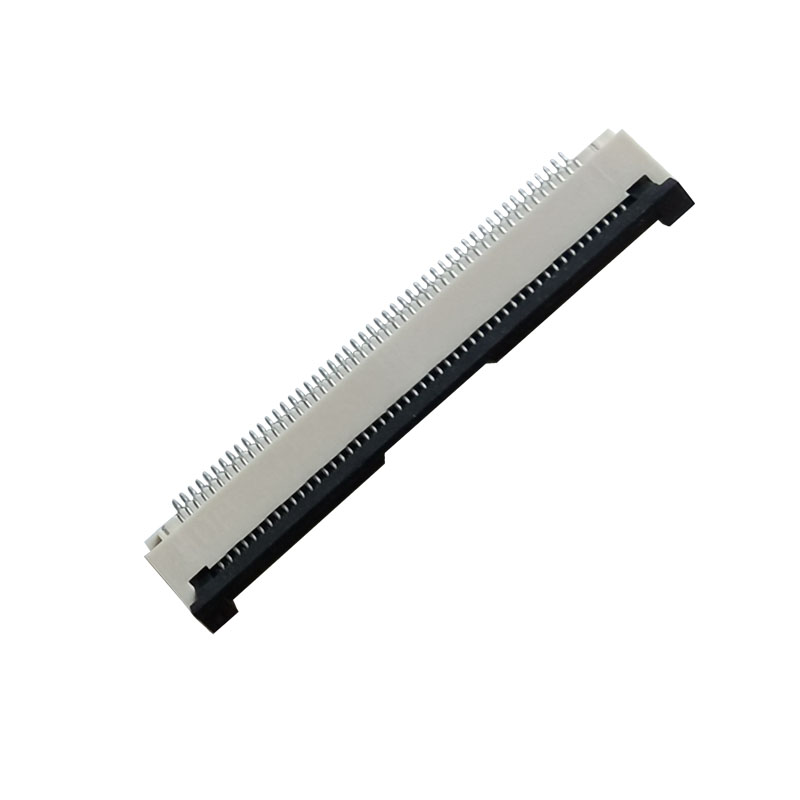

FFC排線座如何焊接？
- 作者: 阿勇
- 來源: 鑫美特FFC/FPC
- 日期 : 2023-02-21
如何對FFC排線座進行理想的焊接，要注意如下幾點：
（一）對于臥貼ffc排線座，要注意查看焊接貼片面的平整度。一般平面度測量值小于0.1mm，對于平面度差超過0.1mm，不要進行焊接作業，容易造成座子兩邊起翹，尤其對于40pin以上的大pin位尤為明顯。
（二）焊錫量放入要適量，焊錫太少，ffc座子焊盤以及貼片針與貼片板就吃不上足夠的力，便會引起座子變形，兩端翹起來。為什么呢？因為連接器跟板正常貼片，焊接時錫膏有一個溶解的過程，你看貼片溫度曲線是平緩的斜坡，就是為了讓溫度慢慢往上走，再慢慢的降下來，為了在這個焊接的過程中，錫膏在融化的時候，每個角都會有點位拉住端子，錫膏溶解的過程中連接器與板一直處于粘合的狀態
（三）回流焊接的溫度
回流焊一般溫度在240~250°樣子，維持3秒鐘，不要在這個溫度停留太久，容易引起ffc座子塑膠變形。
（四）不要空過爐，若ffc排線座空過高溫爐，會引起塑膠料變形。
只要想辦法做到如上四點，FFC排線座焊接就不是問題。
