倒車影像FPC排線
一.fpc排線層板數(shù)：4層板

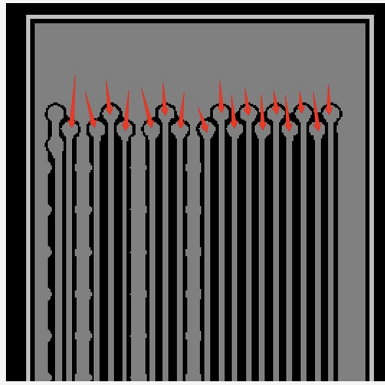

二.fpc排線阻抗線：17pin要做阻抗值，單端阻抗值50±5Ω。
三.插接端厚度：0.3±0.03mm；補強板厚度T=0.075mm。
四 .fpc排線重點管控尺寸：
（1）金手指端邊距公差<=0.1mm。采取相應的措施去保證。
1、開模時確保模具精度
2、保證定位孔的相對尺寸
3、模具定位pin盡量分布在產品周圍
4、沖型時工件嚴格定位
（2）杜絕孔無銅。采取如下的措施
1、等離子清洗孔壁
2、黑孔時需要在導通孔上沉淀一層黑色的碳膜
3、黑色碳膜要確保吸附沉淀好。
（3）fpc排線不可有殘銅、斷線。采取措施：
藥水配方：1、比重：24-29Be；
2、CU2+：90-140g/l；
3、酸當量：1.5-3.0N
設置參數(shù)：1、速度：1.5-2.2dm/min；
2、藥水溫度：50±5℃
3、壓力：1.2-2.2㎏/㎝2
4、顯影后裸銅面用刀刮去可能殘留的干膜
5、蝕刻液過濾裝置無堵塞、噴嘴無堵塞
五.fpc排線工藝流程：
開料--鉆孔--沉銅--圖形--中檢--蝕刻--中檢--貼膜--靶沖--絲印--QC--沉金--QC--電側--補強--沖型--FQC/包裝--存儲--發(fā)運
倒車影像FPC排線
