0.5-51-2500高頻lvds排線（1）排線間距：PH0.5
（2）排線pin位：51p
（3）排線長度：2.5米
（4）導體規格：厚*寬：0.035*0.3mm
（5）導體材質：含銅99.99%的電解銅，線身原銅，兩端金手指鍍錫40u",鍍金3u”
（6）上層絕緣膜：T0.06的高頻膜
（7）下層絕緣膜：T0.205高頻一體材
（8）連接器：0.5-51p lvds大掀蓋公頭
（9）導通測試：測試電壓小于3V,測試電流小于100mA，導通正常，無短路和斷路異常
（10）接觸電阻：初始狀態：50 mΩ 最大；壽命或環境后變化量：20mΩ 最大
（11）絕緣電阻：250V DC, 1分鐘，絕緣電阻大于100MΩ
（12）耐壓：250V AC, 1分鐘，測試期間，不得出現擊穿損壞現象
（13）導體直流電阻：4.5Ω Max.
（14）連接器插拔力：25.5N 最大 (插入力), 2.55N 最小(拔出力)
（15）耐久性：20次，接觸電阻變化值20mΩ 最大

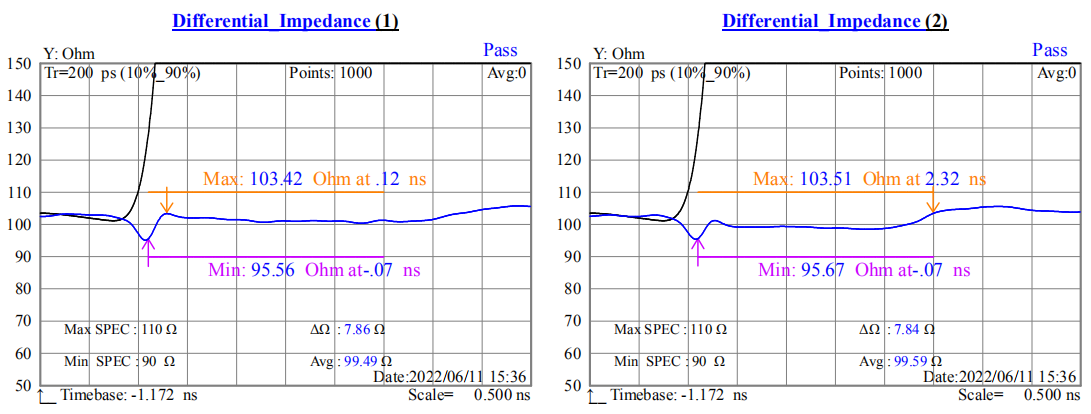

（16）特性阻抗：隨機測試了任意兩對差分對。第一組 Max：103.42Ω；Min：95.56Ω。第二組Max：103.51Ω；Min：95.67Ω.從特性阻抗測試圖可以看出，特性阻抗在90Ω~110Ω之間。

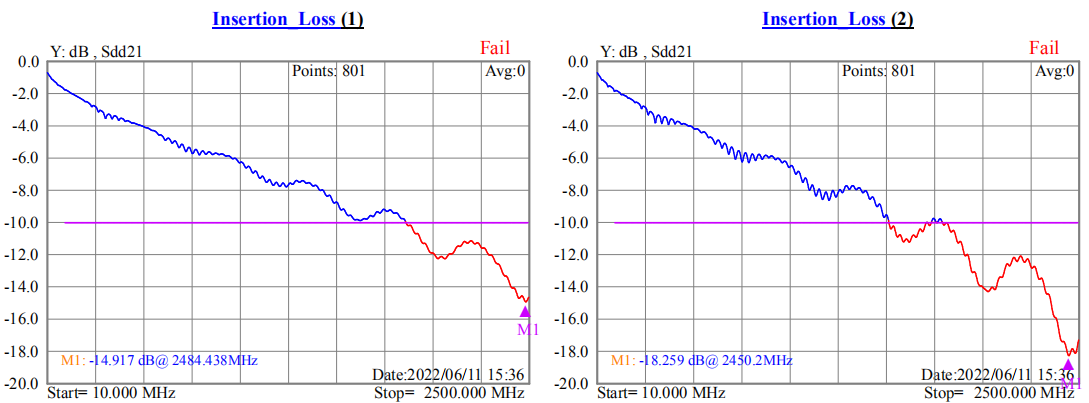

（17）插入損耗：還是測試了兩對，給定頻率0~2.5GHZ，第一組插損最大14.917db，第二組插損最大18.259db。

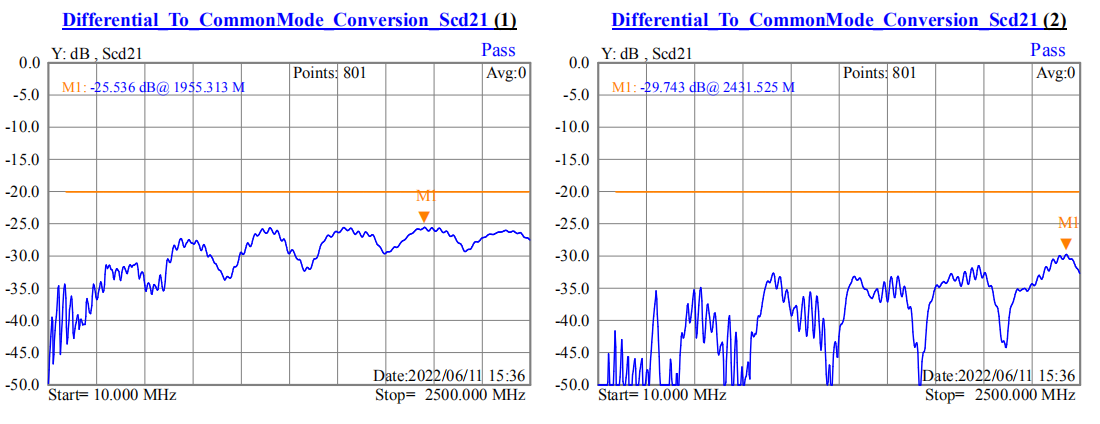

（18）差模轉同模：測試第一組SCD為-25.536dB，第二組SCD為-29.743dB。

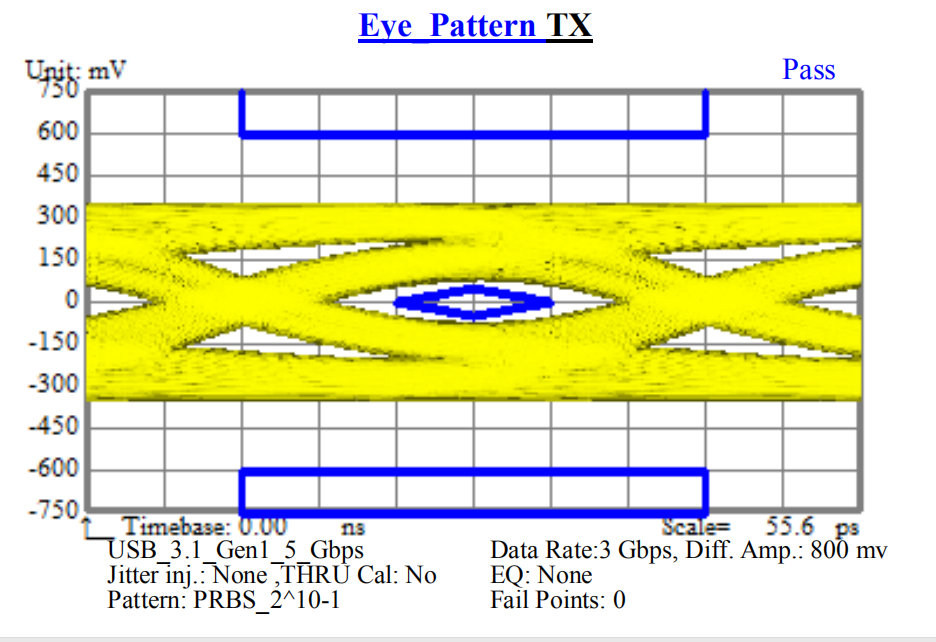

（19）傳輸速率：按照USB3.1測試標準，傳輸速率3Gbps
 |
